Стенд для испытаний газобаллонного оборудования на герметичность от Италгаз Инжиниринг

Решение Италгаз Инжиниринг позволяет проводить проверку газобаллонного оборудование на герметичность.

Стенд для испытаний газобаллонного оборудования на герметичность предназначен для проверки герметичности ГБО при давлении 20 МПа и опрессовки соединений газопроводов с его агрегатами и узлами.

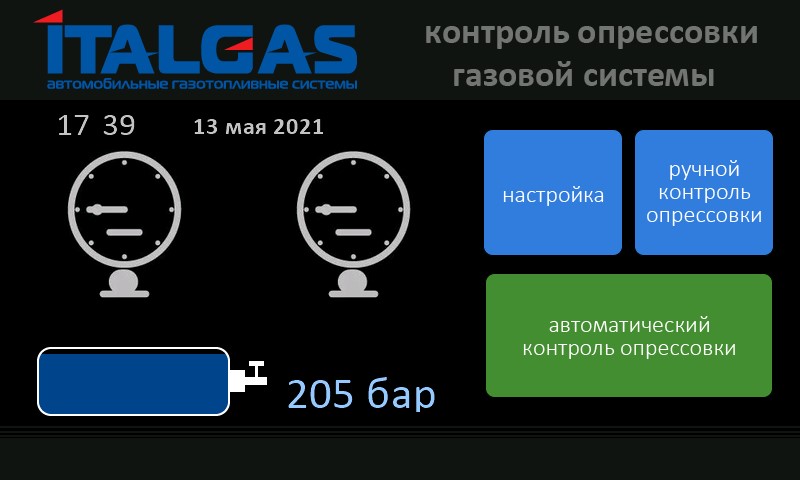

Управление стендом осуществляется с сенсорного дисплея. (Рис.1.)

Рисунок 1. Интерфейс главного меню

Дополнительно на лицевой панели стенда присутствует кнопка включения и кнопка аварийной остановки.

Алгоритм проверки

Контролируемая система заполняется воздухом из аккумуляторного баллона поэтапно – 25 бар, 50 бар, 100 и 200 бар.

Воздух в систему подается небольшими порциями, между подачами осуществляется контроль давления (примерно в течении 5 сек). После достижения давления контрольной точки проводится анализ на предмет утечки. На этапе 25 и 50 бар анализ длится 1 минуту, 100 бар – 3 минуты, 200 бар – 5 минут.

После положительного завершения очередного этапа система переходит к следующему.

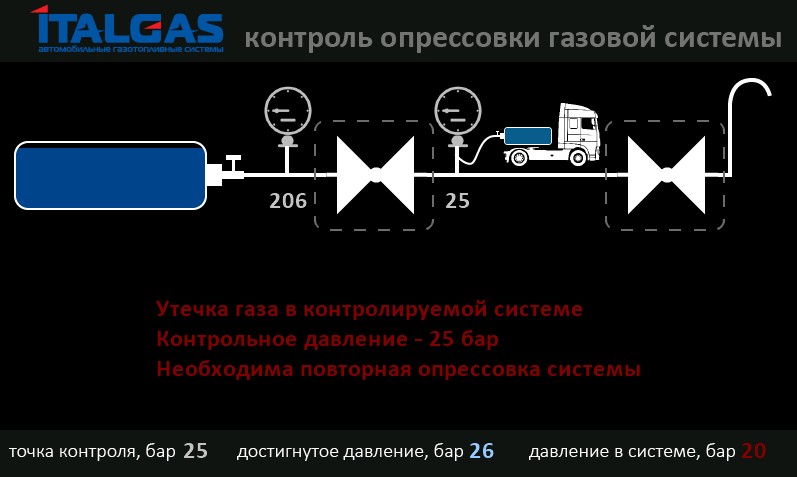

В случае обнаружения утечки на каком-либо этапе процесс проверки прекращается, система выдает соответствующее предупреждение на дисплей (Рис.2) и на бумажном носителе.

Рисунок 2. Вывод ошибки

Рисунок 2. Вывод ошибки

После положительно прохождения всех 4 этапов система выдает соответствующее сообщение на дисплей и печатает заключение о прохождении контроля.

Преимущества решения Италгаз Инжиниринг:

Автоматизация процесса – не требуется постоянное присутствие оператора.
Отсутствие человеческого фактора – стенд точно пройдет проверку по всем указанным этапам. Нет возможности пропустить какой-либо этап
для скорейшего завершения работы. Исключена возможность пропустить даже минимальную утечку.
Фиксация результатов проверки на бумажном носителе – предоставление отчета для клиента.

Технические характеристики:

Максимальное абсолютное давление на входе стенда: 25 МПа;
Максимальное абсолютное давление в изделии: 20 МПа;
Суммарная длительность автоматического контроля опрессовки соединений: 12 мин;
Количество одновременно подключаемых изделий: 1шт;
Габаритные размеры стенда: 600х603х909 мм;
Параметры питания: 220 В / 50 Гц;
Полный срок службы установки: 10 лет.

*Проверка герметичности проводится в соответствии с ГОСТ Р 58697- 2019.

*Эксплуатация стенда должна проводиться в соответствии с требованиями эксплуатационной документации в нормальных климатических условиях по ГОСТ 15150-69.
